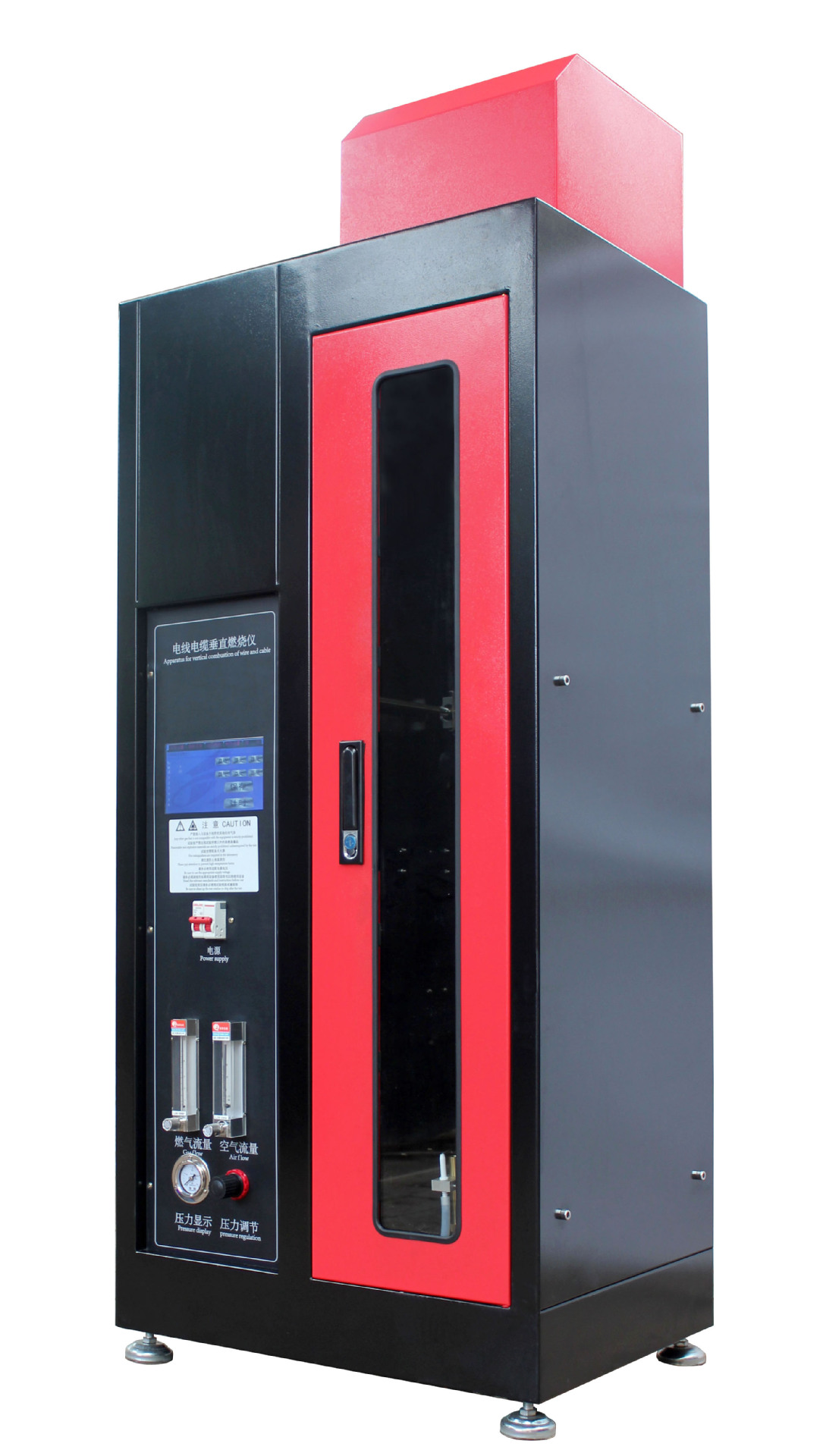

单根电线电缆垂直燃烧箱

简要描述:单根电线电缆垂直燃烧箱单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ,按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2021-08-02
  • 访  问  量:65
详细介绍
品牌自营品牌应用领域电线电缆,医疗卫生,建材,汽车,电气,综合
价格区间5千-1万产地类别国产
应用领域电线电缆,医疗卫生,建材,汽车,电气,综合


单根电线电缆垂直燃烧箱

该款单根电线电缆垂直燃烧仪适用于质检/检测单位以及电线电缆生产企业验收或资质审核

标准推荐两种火焰校准方式:
(1)火焰内焰50~60mm,外焰170~190 mm
(2)10g铜头从100℃升温到700℃时间为45±5S
如果用户采用第二种方式验证火焰,则需选配火焰校准装置。前期采购暂不考虑火焰校准方式,后期如有需要可再加配。


一、使用范围
单根电线电缆垂直燃烧箱主要针对导体直径大于0.8mm或截面积不小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。

二、产品功能特点
   单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ,按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。
三、主要技术参数
1.七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2.自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气
3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、排风均通过触摸屏控制实现,指尖轻触即可完成试验
4.计时按钮配合PLC自动记录储存燃烧耗时间
5.试验时间系统自动记录,并生成试验结果
6.燃烧器:内径Φ9.5mm ± 0.5mm
7.试验倾角: 45° 式样横梁可前后移动,根据式样粗细调节与本生灯的位置;
8.火焰高度:20mm ± 2mm 到190mm±1mm可调
9.施焰时间: 0-999.9s±0.1s可调
10.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )
11.燃气:采用高纯度丙烷气或石油液化气(用户自备);
12.被试验电线电缆长度:600±25mm;
13.被试验电线电缆外径:导体直径大于0.8mm或截面积大于0.5mm2
14.本装置应安放在不通风且温度为(23±10)℃的环境中进行试
15.燃烧喷灯标准功率:1KW;
16.电源电压:220V/50Hz
17.燃气流量:0-1L/min
18.空气流量:1.5-15L/min
19. 箱体材料:钢板静电喷涂  (可不锈钢材质机箱)
20.设备外形尺寸:长60 cm 宽45cm  高156cm


四、设计标准
GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、
GB/T18380.21-2008、GB/T18380.22-2008
五、适用标准
IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656



产品展示

IMG_4178 - 副本
